Sprievodca tlakovým liatím: Prehľad, výhody a aplikácie

Odlievanie pod tlakom je jedným z najefektívnejších a cenovo najefektívnejších procesov výroby kovov, ktoré sú dnes k dispozícii. v skratke: ak potrebujete veľké množstvo presných, zložitých kovových častí, tlakové liatie je pravdepodobne vašou najlepšou voľbou . Poskytuje tesné rozmerové tolerancie, vynikajúce povrchové úpravy a rýchle časy cyklov, ktorým sa môže vyrovnať len málo iných procesov. Táto príručka obsahuje všetko, čo potrebujete vedieť – od toho, ako proces funguje, až po jeho obmedzenia, metódy a aplikácie v reálnom svete.

Čo je to tlakové liatie?

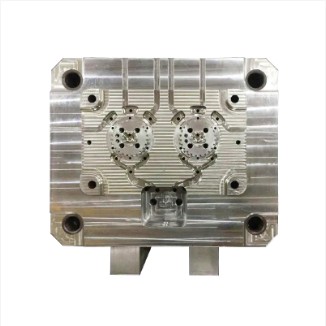

Tlakové liatie je proces odlievania kovov, pri ktorom je roztavený kov vtláčaný pod vysokým tlakom do opätovne použiteľnej oceľovej formy (nazývanej "forma"). Akonáhle kov stuhne, matrica sa otvorí a hotový diel sa vysunie. Forma sa potom môže znova použiť - zvyčajne na desaťtisíce až stovky tisíc cyklov.

Medzi najčastejšie používané kovy pri tlakovom liatí patria zliatiny hliníka, zinku, horčíka a medi . Hliník je zďaleka najobľúbenejší vďaka svojmu vynikajúcemu pomeru pevnosti a hmotnosti, odolnosti voči korózii a tepelnej vodivosti.

Na rozdiel od liatia do piesku, ktoré používa spotrebné formy, tlakové liatie používa trvalé oceľové nástroje. Vďaka tomu je ideálny pre veľkoobjemovú výrobu, kde je rozhodujúca konzistencia a opakovateľnosť.

Proces tlakového liatia

Cyklus tlakového liatia má konzistentnú postupnosť:

1. Príprava matrice: Polovice formy sú vyčistené, namazané a uzavreté pod vysokým tlakom.
2. Injekcia: Roztavený kov sa vstrekuje do dutiny formy pri tlakoch typicky v rozsahu od 1 500 až 25 000 psi v závislosti od materiálu a spôsobu.
3. Tuhnutie: Kov sa v matrici rýchlo ochladzuje a tuhne - často v priebehu niekoľkých sekúnd.
4. Vysunutie: Matrica sa otvorí a vyhadzovacie kolíky vytlačia hotový diel von z dutiny.
5. Orezávanie: Prebytočný materiál (blesk, bežce, brány) sa odstráni a diel môže prejsť dodatočnou úpravou.

Časy cyklov sa líšia podľa veľkosti dielu a zložitosti, ale zvyčajne sa pohybujú od niekoľko sekúnd až niekoľko minút . Dobre optimalizovaná bunka na tlakové liatie hliníka môže produkovať stovky dielov za hodinu.

Typy tlakového liatia

Dve primárne metódy tlakového liatia sa líšia v tom, ako sa roztavený kov zavádza do formy:

Tlakové liatie v horúcej komore

Pri tlakovom liatí s horúcou komorou je vstrekovací mechanizmus ponorený priamo do roztaveného kovu. Táto metóda ponúka rýchlejšie časy cyklov a je najvhodnejší pre kovy s nízkou teplotou topenia, ako sú zliatiny zinku, cínu a olova. Nie je vhodný pre hliník, pretože hliník by nahlodal ponorené komponenty.

Tlakové liatie v studenej komore

Pri tlakovom liatí so studenou komorou sa roztavený kov pred každým vstrekovaním naleje do samostatnej komory. Tento prístup sa používa na zliatiny hliníka, horčíka a medi — kovy s vyššími bodmi topenia, ktoré by poškodili systém horúcej komory. Odlievanie v studenej komore je o niečo pomalšie ako v horúcej komore a umožňuje výrobu pevnejších a odolnejších dielov.

Výhody tlakového liatia

Vysoká presnosť a rozmerová presnosť

Tlakové liatie trvalo dosahuje tolerancie ±0,1 mm alebo viac , čo často eliminuje potrebu sekundárneho obrábania. Túto úroveň opakovateľnosti naprieč tisíckami dielov je ťažké zladiť s inými metódami odlievania.

Rýchla výroba pre veľké objemy

Po zavedení nástrojov môžu stroje na tlakové liatie pracovať nepretržite a vyrábať diely v tak krátkych cykloch 15-20 sekúnd pre malé hliníkové komponenty. Táto priepustnosť z neho robí jednu z najrýchlejších metód pre veľkoobjemovú výrobu kovových dielov.

Komplexné geometrie

Tlakové liatie podporuje zložité vnútorné prvky, tenké steny (tenké ako 0,5 mm v niektorých hliníkových aplikáciách), podrezania a súčiastky v tvare takmer siete, ktoré by boli nákladné alebo nemožné pri samotnom obrábaní.

Nákladovo efektívne pre hromadnú výrobu

Zatiaľ čo počiatočné náklady na nástroje sú značné, náklady na diel dramaticky klesajú. Pre výrobné série v desiatkach tisíc alebo viac je tlakové liatie zvyčajne oveľa ekonomickejšie ako CNC obrábanie alebo iné procesy.

Obmedzenia tlakového liatia

Tlakové liatie nie je bez kompromisov. Pochopenie jeho obmedzení pomáha určiť, či je to ten správny proces pre váš projekt.

Vysoké počiatočné náklady na nástroje

Jedna hliníková forma na tlakové liatie môže stáť kdekoľvek 10 000 až viac ako 100 000 USD , v závislosti od zložitosti. To robí tlakové liatie zlou voľbou pre prototypy alebo veľmi nízke objemy výroby.

Materiálne obmedzenia

Odlievanie pod tlakom je obmedzené na neželezné kovy. Oceľ a železo nemožno odlievať pod tlakom, pretože ich vysoké teploty topenia by zničili oceľové matrice. Ak váš projekt vyžaduje železný kov, je potrebné zvážiť alternatívne procesy, ako je investičné liatie alebo liatie do piesku.

Problémy s pórovitosťou

Počas vstrekovania sa môže v dutine matrice zachytiť vzduch, čím sa vytvorí vnútorná pórovitosť. To môže ohroziť mechanickú pevnosť a spôsobiť, že časť nebude vhodná pre tlakotesné aplikácie, pokiaľ nie je kontrolovaná pomocou vákuového liatia alebo iných techník.

Nie je ideálne pre veľké diely

Väčšina strojov na tlakové liatie je vhodná pre diely do približne 25 kg . Veľmi veľkým komponentom lepšie poslúži liatie do piesku alebo iné gravitačné procesy.

Opotrebenie a údržba matrice

Oceľové matrice sa časom opotrebúvajú, najmä pri vysokoteplotných zliatinách. Správne plány údržby sú nevyhnutné na zachovanie rozmerovej presnosti a predĺženie životnosti lisovnice – zvyčajne 100 000 až 500 000 výstrelov v závislosti od materiálov a procesných parametrov.

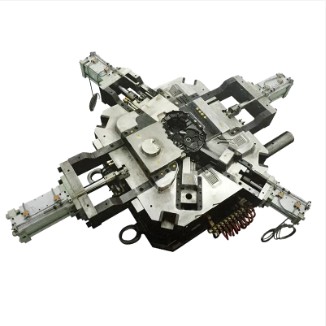

Metódy tlakového liatia v Jieda

Ningbo Jieda Molding & Machine Co., Ltd., ako čínsky výrobca foriem na tlakové liatie a zákazková továreň na odlievanie foriem, ponúka komplexnú škálu procesov odlievania, ktoré vyhovujú rôznym geometriám dielov, materiálom a požiadavkám na objem.

Vysokotlakové liatie

Najbežnejšia metóda tlakového liatia. Roztavený kov sa vstrekuje pri tlakoch až 25 000 psi , produkujúce husté, presné diely s vynikajúcou povrchovou úpravou. Jieda prevádzkuje stroje Hong Kong Lijin z 200T až 1600T upínacia sila na prispôsobenie sa širokej škále veľkostí dielov.

Nízkotlakové liatie

Kov je tlačený smerom nahor do formy pomocou nízkeho tlaku (zvyčajne 0,7 – 1,0 bar ), čo umožňuje lepšiu kontrolu toku kovu a zníženú turbulenciu. Táto metóda je vhodná najmä pre konštrukčné diely vyžadujúce vyššie mechanické vlastnosti a nižšiu pórovitosť.

Odlievanie do piesku

Ekonomická voľba pre maloobjemovú výrobu alebo veľké, zložité geometrie, kde permanentné nástroje nie sú nákladovo opodstatnené. Pieskové formy sa vytvárajú zo vzoru a po každom naliatí sa vyhodia, vďaka čomu je táto metóda vysoko flexibilná.

Odlievanie strateného vosku (investičné odlievanie)

Voskový vzor je potiahnutý keramickým škrupinovým materiálom a potom roztavený, aby zostala presná dutina. Investičné liatie produkuje diely s výnimočnými detailmi povrchu a presnosťou – často používané pre letecké komponenty, lekárske prístroje a zložité priemyselné diely.

Gravitačné odlievanie

Roztavený kov sa naleje do trvalej kovovej formy pomocou gravitácie a nie tlaku. To má za následok nižšiu pórovitosť ako vysokotlakové liatie a je vhodné pre strednoobjemovú výrobu hustejších, konštrukčne náročných dielov.

Procesy dokončovania tlakového liatia

Surové diely odlievané pod tlakom často vyžadujú povrchovú úpravu alebo sekundárne spracovanie predtým, než sú pripravené na použitie. Bežné dokončovacie operácie zahŕňajú:

• Tryskanie / tryskanie guľôčkami: Odstraňuje povrchovú oxidáciu a vytvára jednotný matný povrch.
• CNC obrábanie: Pridáva diery, závity a prvky s vysokou toleranciou, ktoré nemožno odlievať priamo.
• Eloxovanie: Pre hliníkové diely poskytuje eloxovanie odolnosť proti korózii a atraktívnu, odolnú povrchovú vrstvu.
• Práškové lakovanie / lakovanie: Poskytuje farbu a dodatočnú ochranu proti korózii pre spotrebné a priemyselné výrobky.
• Galvanické pokovovanie: Nanáša tenkú kovovú vrstvu (chróm, nikel atď.) na estetické alebo funkčné účely.
• Impregnácia: Utesňuje vnútornú pórovitosť pomocou vákuovo impregnovanej živice – kritická pre tlakotesné hydraulické alebo pneumatické komponenty.

Jieda poskytuje kompletnú povrchovú úpravu a konečnú úpravu popri svojich operáciách odlievania, pričom dodáva komponenty pripravené na použitie zákazníkom z automobilového, motorového, pneumatického, komunikačného a nového energetického sektora.

Aplikácie tlakového liatia

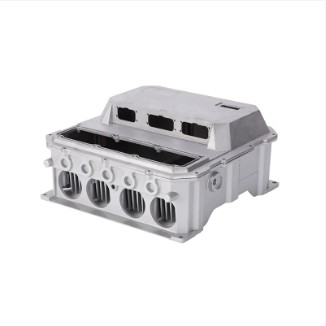

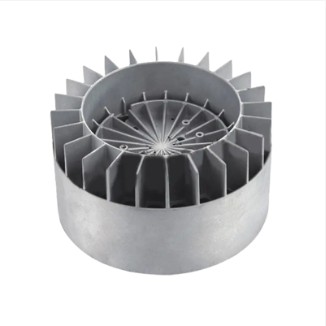

Tlakové liatie sa používa prakticky v každom väčšom odvetví, ktoré vyžaduje veľkoobjemové kovové komponenty. Kľúčové oblasti použitia zahŕňajú:

Prečo si vybrať Jieda pre tlakové liatie?

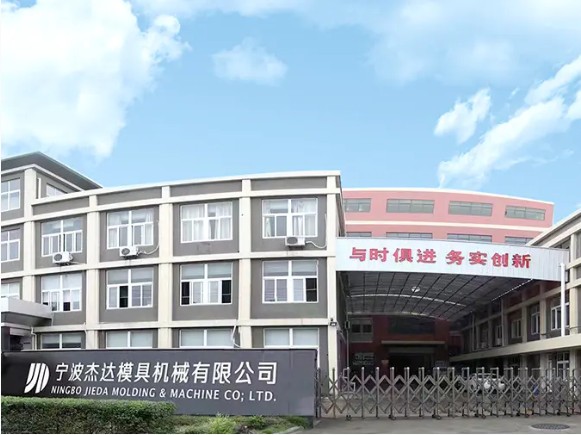

Založená v roku 1987, Ningbo Jieda Molding & Machine Co., Ltd. je národný high-tech podnik so sídlom v Beilun, Ningbo – mesto uznávané ako „rodné mesto foriem na tlakové liatie v Číne“. S viac ako 35-ročnými skúsenosťami prináša Jieda do každého projektu kombináciu hlbokých technických znalostí a overeného výrobného rozsahu.

Medzi kľúčové schopnosti a poverenia patria:

• Certifikácia IATF 16949 systém manažérstva kvality so systematickou kontrolou rizík v uzavretej slučke a procesmi neustáleho zlepšovania.
• A Zariadenie s rozlohou 12 000 m² s viac ako 80 kusmi moderného vybavenia, vrátane presných CNC obrábacích centier, CNC EDM, drôtového rezania a automatických tlakových odlievacích strojov.
• Stroje na tlakové liatie z 200T až 1600T (značka Hong Kong Lijin), umožňujúca výrobu širokej škály veľkostí dielov.
• Úplné použitie vlastného dizajnu CAD (PRO/E), CAM a CAE softvér pre inžinierstvo a optimalizáciu foriem.
• Export skúseností do USA, Nemecko, Taliansko, Spojené kráľovstvo, Francúzsko, Poľsko, Fínsko, India a Austrália , ktorá slúži svetovo uznávaným výrobcom OEM v automobilovom, motoristickom, osvetlenom a novom energetickom sektore.
• Tím 130 zamestnancov , vrátane 28 profesionálnych riadiacich a technických pracovníkov výskumu a vývoja, zabezpečených investičným majetkom nad 70 miliónov RMB .

Poloha spoločnosti Jieda v Beilune tiež poskytuje priame logistické výhody – v susedstve Prístav Beilun a rýchlostná cesta Hangzhou-Ningbo – umožňujúca rýchlu a spoľahlivú medzinárodnú prepravu globálnym zákazníkom.

Je pre vás tlakové liatie to pravé?

Tlakové liatie je správnou voľbou, ak váš projekt spĺňa tieto kritériá:

• Potrebujete vysoké objemy výroby — zvyčajne 10 000 dielov alebo viac na odôvodnenie investície do nástrojov.
• Vaša časť vyžaduje tesné rozmerové tolerancie a dobrá povrchová úprava.
• Dizajn zahŕňa komplexná geometria s tenkými stenami, vnútornými kanálmi alebo integrovanými prvkami.
• Pracujete s neželezné kovy ako je hliník, zinok alebo horčík.
• Dlhodobá efektívnosť nákladov je dôležitejšia ako nízke počiatočné náklady na nástroje.

Ak sú vaše objemy nízke, vaša súčiastka je veľmi veľká alebo požadujete železný materiál, môžu byť vhodnejšie alternatívne metódy odlievania, ako je liatie do piesku alebo vytavenie. Technický tím Jieda môže zhodnotiť vaše špecifické požiadavky a odporučiť najvhodnejší proces – či už ide o vysokotlakové liatie, nízkotlakové liatie, gravitačné liatie alebo úplne inú metódu.

Kontaktujte Jieda ešte dnes diskutovať o svojom projekte a získať prispôsobené riešenie podporované viac ako tromi desaťročiami odborných znalostí v oblasti presného tlakového liatia.
